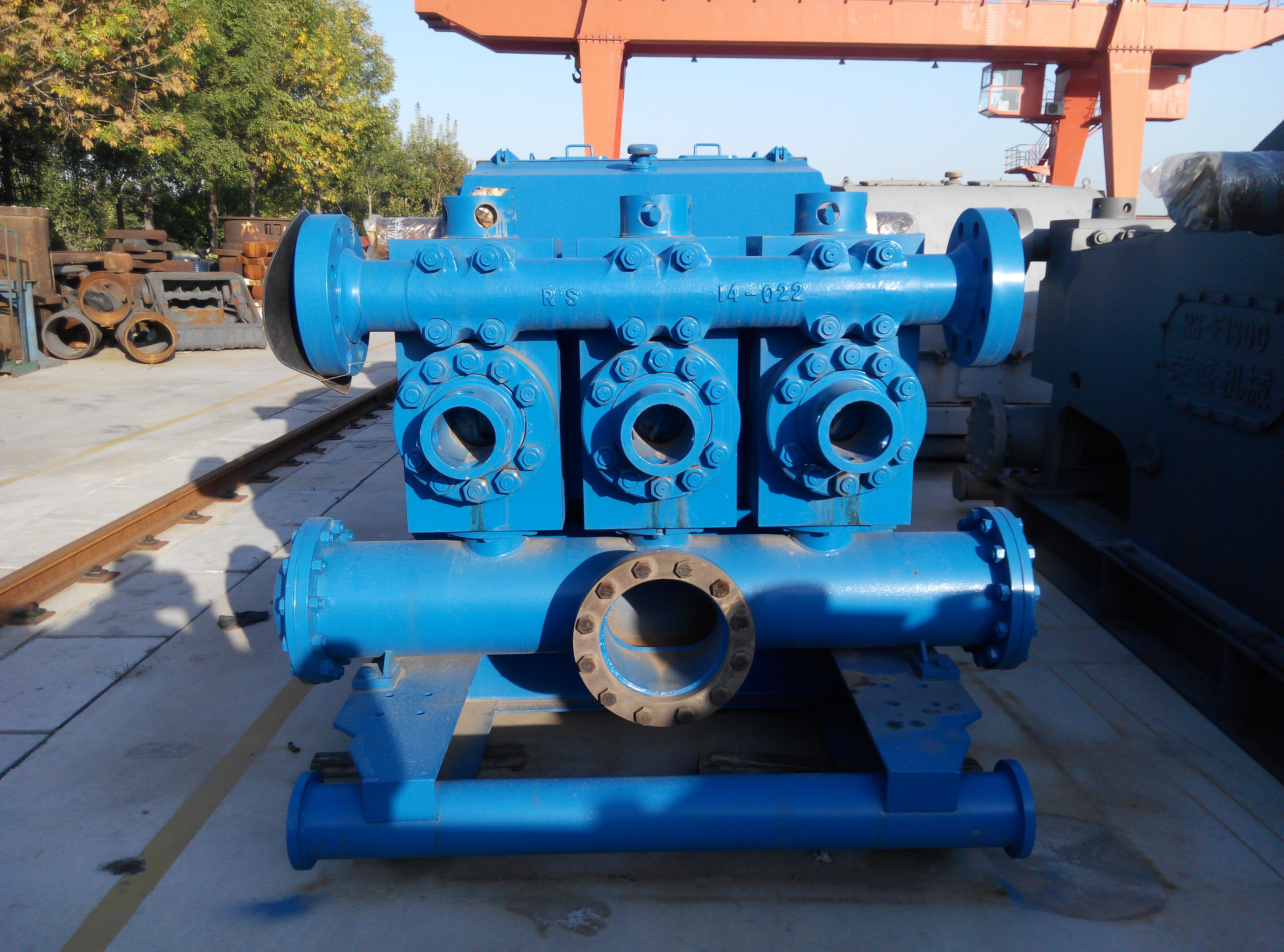

Pompa di azione del cilindro triplo della pompa di fanghi di perforazione W-446 (500HP) singola

Caratteristica tecnica per la pompa Triplex a semplice effetto W-446
Alimentazione in ingresso di entrata stimata 368kw (500HP)
260 colpi massimi/minuto (260SPM)
Servizio continuo con 220 colpi al minuto (220SPM)
Colpo 152.4mm (″ 6)
4.578:1 del rapporto di marce
Pressione di esercizio massima 21Mpa
Camera api 4# della valvola
″ Massimo del diametro 6 della fodera del cilindro
Pressione massima 9.17Mpa della pompa della fodera del cilindro
Ugello 8" di aspirazione flangia
una flangia di 3 ″ (900 #) per lo sbocco del tubo di scarico
Diametro 95,25 millimetro (dell'asse del pignone ″ 3,75)
Chiave 22.174x15.9mm
Dimensioni esterne della pompa: (a parte la base) 2479X1219X1103 millimetro
Peso 4513 chilogrammi

Caratteristiche strutturali
La progettazione globale della struttura della macchina è compatta, piccolo nella dimensione, luce nel peso e l'ingranaggio è una trasmissione integrale dell'ingranaggio a freccia, con alta coppia di torsione della trasmissione e l'operazione stabile. L'albero a gomito è un albero a gomito equilibrato con una struttura saldata forgiata, che è leggera, vibrazione libera e funziona uniformemente.
La pompa a semplice effetto del cilindro W-446 tre può essere ampiamente usata in varie operazioni in giacimenti di petrolio. La specificazione 41/2" della fodera del cilindro - 6" adotta una struttura del pistone, che è adatta ad operazioni di workover ed a trivellazione bassa.

Certificati:

Raduni api 7K, norma Q1.

Marche:

Possiamo fornire le marche di BOMCO/RONGSHENG/HH/QINGZHOU anche.

Disegno:
