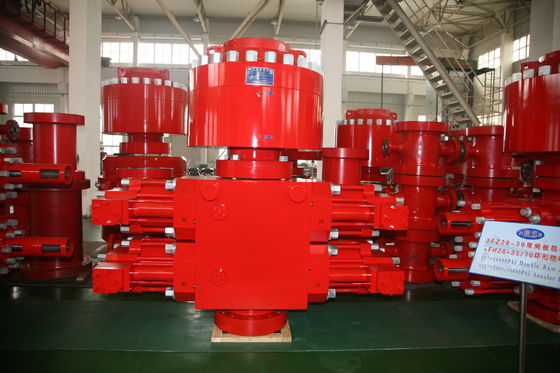

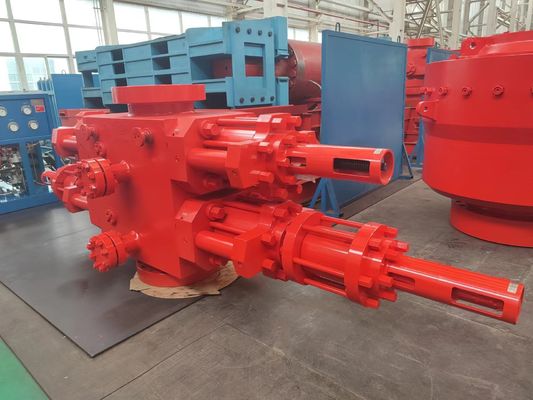

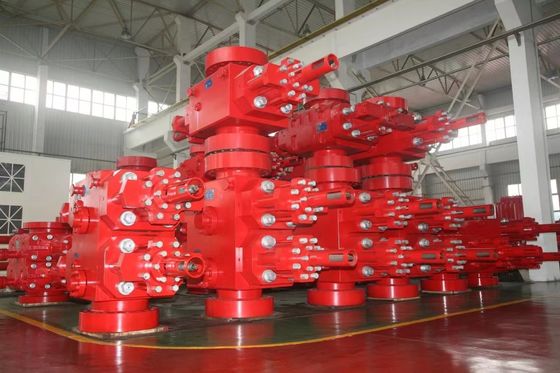

13 5/8"-5000psi Sistema di prevenzione del soffio con doppia ram
Introduzione
1Il componente di pressione del doppio blowout preveniente ram è forgiato, fornendo una migliore resistenza e resistenza agli urti, che impedisce difetti di involucro.
La flangia intermedia è dotata di un sigillo galleggiante radiale e può essere aperta e chiusa con pressione idraulica.
2Il doppio blowout preventer è dotato di un amplificatore in tandem, che lo rende più piccolo rispetto ai tradizionali blowout preventer con capacità di taglio.
3Il doppio blowout prevenibile ram ha un'abbondante riserva di auto sigillatori ram packers.
(Possiamo fornire la BOP: dimensione del foro da 7 1/16 ̊ a 30 ̊, pressione da 500 psi a 20000 psi, non limitata nell'elenco seguente)
Articolo | Specifica per la BOP Ram | |||||||||||||
Dimensione e modello | 7 1/16′′-3000psi | 7 1/16′′-5000psi | 7 1/16′′-100000psi | 9′′-3000psi | 9′′-5000psi | 11′′-3000psi | 11′′-5000psi | 11′′-10000psi | 13 5/8′′-3000psi | 13 5/8′′-5000psi | 13 5/8′′-10000psi | 20 3/4′′-3000psi | 21 1/4′′-5000psi | 26 3/4 ̊-3000 psi |
mm/in Perforazione (mm/in.) |
179.4 7 1/16 |
179.4 7 1/16 |
179.4 7 1/16 |
228.6 9 |
228.6 9 |
279.4 11 |
279.4 11 |
279.4 11 |
346.1 13 5/8 |
346.1 13 5/8 |
346.1 13 5/8 |
527 20 3/4 |
539.8 21 1/4 |
679.4 26 3/4 |
Pressione di lavoro nominale (MPa/psi) |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
70 10,000 |
21 3,000 |
35 5,000 |
21 3,000 |
Pressione di prova della pressione idrostatica (MPa/psi) |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
52.5 7,500 |
105 15,000 |
31.5 4,500 |
70 10,000 |
31.5 4,500 |
Pressione nominale di lavoro (MPa/psi) a controllo idraulico | 21/3,000 | |||||||||||||
Pressione di funzionamento raccomandata del tubo di tenuta idraulica (MPa/psi) | 1218 ~ 1522 psi | |||||||||||||
Volume per un set di montoni aperti | 36 litri | |||||||||||||
Volume per una serie di montoni | 40 litri | |||||||||||||
Sgombero dell'olio idraulico | Trattato NPT 1 | |||||||||||||
Classe di metallo a temperatura | T-20/250 ((-29°C~121°C) | |||||||||||||
Classe di temperatura di non metalli | BAB (-18°C~66°C~93°C) | |||||||||||||
Materiale medio in contatto con liquido di pozzo | Conformemente alla norma NACE MR-01-75, soddisfa l'API 16A, quarta edizione |
