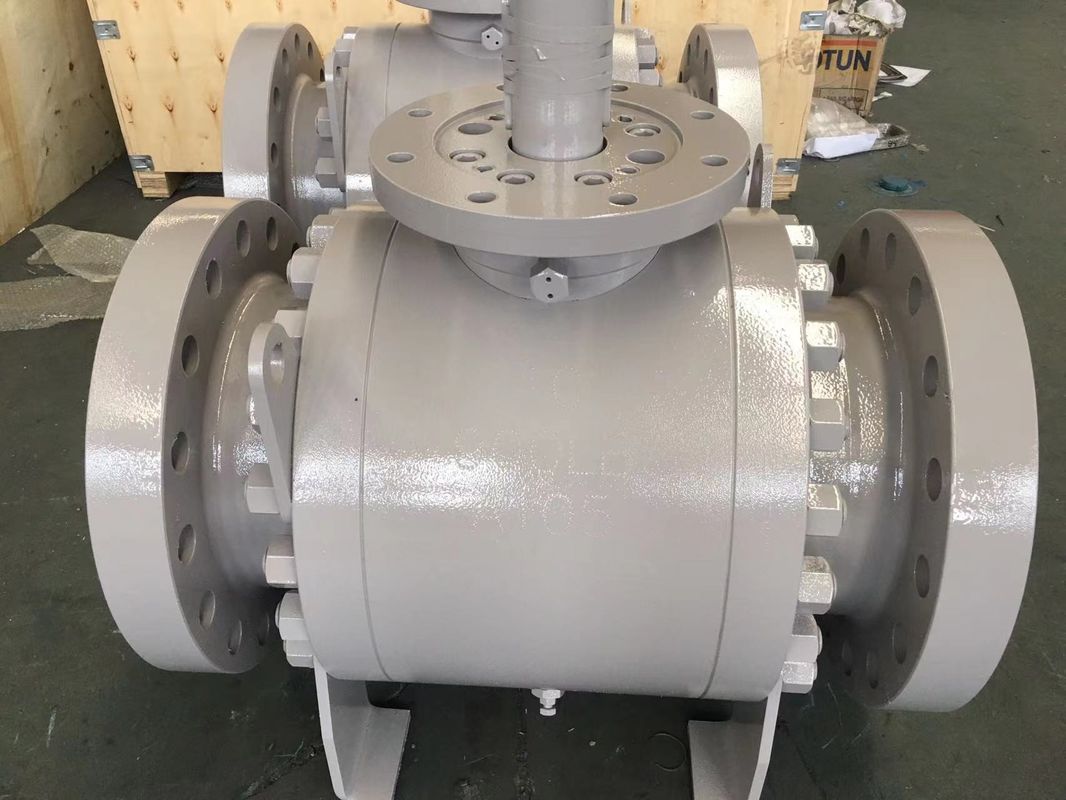

Valvola a sfera idraulica 2-48 pollici API 6D ASME B16.34 Resistente a H2S

Una valvola a sfera idraulica è un tipo di valvola utilizzata nei sistemi idraulici per controllare il flusso del fluido. Impiega una sfera con un foro o un'alesaggio attraverso il centro che può essere ruotato per aprire o chiudere la valvola. Quando la sfera viene ruotata di 90 gradi, l'alesaggio si allinea con il percorso del flusso, consentendo al fluido di passare attraverso. Quando la sfera è in posizione chiusa, l'alesaggio è perpendicolare al percorso del flusso, bloccando il fluido.

• Corpo: L'involucro esterno principale della valvola, tipicamente realizzato in metallo come ottone, acciaio inossidabile o acciaio al carbonio.
• Sfera: Componente sferico con un foro al centro, solitamente realizzato in metallo, che ruota per controllare il flusso.
• Stelo: Asta che collega la sfera all'attuatore o alla maniglia, spostando la sfera quando viene ruotata.
• Sedi: Superfici di tenuta all'interno del corpo della valvola che garantiscono una tenuta ermetica quando la valvola è chiusa.
• Attuatore o Maniglia: Meccanismo utilizzato per ruotare la sfera, disponibile come leva, volantino o attuatore automatico.
• Guarnizioni: O-ring o guarnizioni che impediscono perdite attorno allo stelo e tra la sfera e le sedi.

• Dimensione nominale della tubazione: 2~48 pollici
• Pressione nominale: 150~2500LB
• Intervallo di temperatura: -46~250°C
• Fluido: acqua, olio, vapore e altri tipi di fluido
• Materiale del corpo: materiale come specificato in ASME B16.34
• Standard di prova: API 6D/6A
• Operatore: Leva/Chiave, ingranaggio, attuatore motore, attuatore pneumatico, attuatore idraulico ecc.
