4 1/16′′ 5000psi e pezzi di ricambio Single Ram Blow Out Preventer BOP API Standard

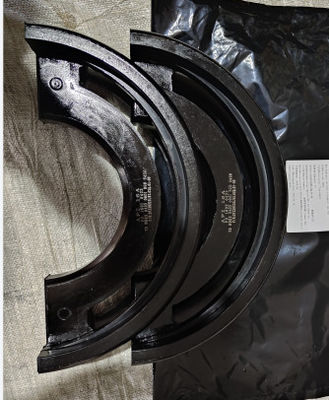

Sigillo VBR, sigillo superiore, sigillo frontale, sigillo del tubo, sigillo cieco, sigillo del cofano.
Quad tubing coil Ram Blow Out Preventer Introduzione
4 1/16 5KSI quad BOP assembly H2S service, corpo in acciaio forgiato, rivestimento interno per prevenire la corrosione,di cilindrata superiore a 50 cm3, idraulica interna, valvole di equalizzazione a singolo punto con flangia su montanti di tenuta,BX-152 presa laterale a punteggio con adattatore a metà flangia a filo BX-152 X2 Fig. 1502,BX-154 flangia a puntini in cima& BX-154 flangia aperta in fondo, vestiti con montoni a sottile taglia in alto, montoni a taglia, montoni a scivolo e montoni a sigillo per tubi in basso, tutti sigilli HSN.
Il dispositivo di blocco singolo Ram Blow Out Preventer è chiuso nel pozzo per la prova dell'olio, il lavoro, il completamento del pozzo e il processo operativo per prevenire l'incidente di esplosione,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mm, ha una struttura semplice, facile da utilizzare, resistente alle caratteristiche di alta pressione è utilizzato per prevenire le esplosioni di sicurezza pozzo di sigillamento del giacimento petrolifero.
(Possiamo fornire la BOP: dimensione del foro da 7 1/16 ̊ a 30 ̊, pressione da 500 psi a 20000 psi, non limitata nell'elenco seguente)
Articolo | Specifica per la BOP Ram | |||||||||||||
Dimensione e modello |
7 1/16" -3000 psi |
7 1/16" - 5000 psi. |
7 1/16" -100000 psi |
9′′- 3000 psi |
9" - 5000 psi. |
11" -3000 psi |
11" - 5000 psi. |
11" - 10.000 psi. |
13 5/8′′ -3000 psi |
13 5/8′′ - 5000 psi. |
13 5/8′′ - 10.000 psi. |
20 3/4" -3000 psi |
21 1/4" - 5000 psi. |
26 3/4 -3000 psi |
L'apertura (mm/in.) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
Pressione di lavoro nominale (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
Pressione di prova della pressione idrostatica (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
Pressione nominale di lavoro (MPa/psi) a controllo idraulico | 21/3,000 | |||||||||||||
Pressione di funzionamento raccomandata del tubo di tenuta idraulica (MPa/psi) | 1218 ~ 1522 psi | |||||||||||||
Volume per un set di montoni aperti | 36 litri | |||||||||||||
Volume per una serie di montoni | 40 litri | |||||||||||||
Sgombero dell'olio idraulico | Trattato NPT 1 | |||||||||||||
Classe di metallo a temperatura | T-20/250 ((-29°C~121°C) | |||||||||||||
Classe di temperatura di non metalli | BAB (-18°C~66°C~93°C) | |||||||||||||
Materiale medio in contatto con liquido di pozzo | Conformemente alla norma NACE MR-01-75, soddisfa l'API 16A, quarta edizione |
