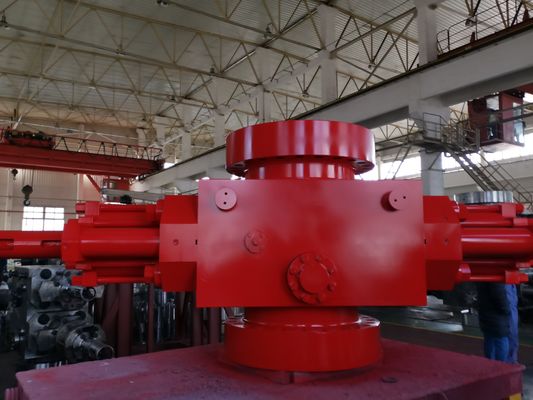

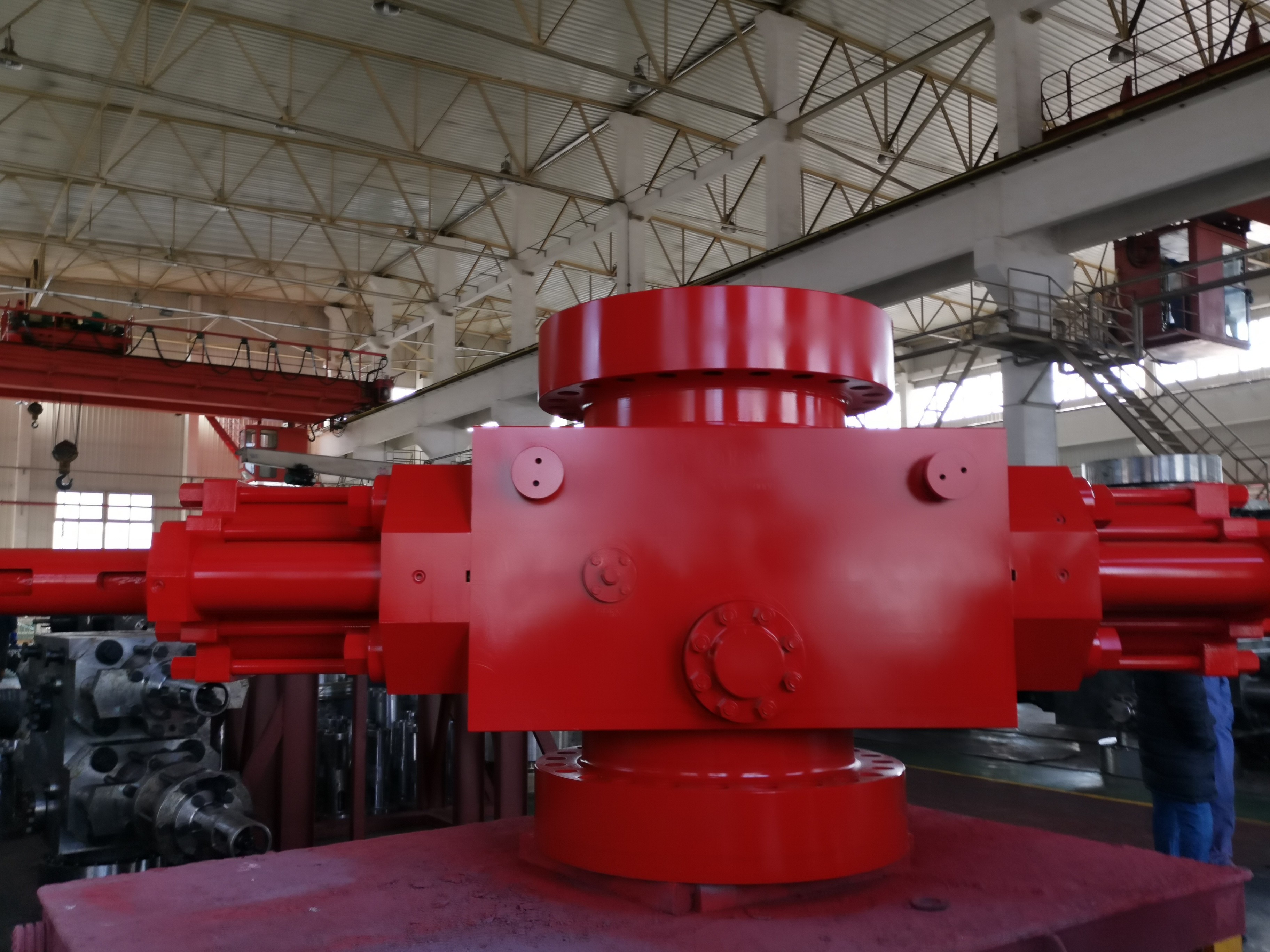

7 1/16" 15000psi Single Ram Blow Up Preventer con connessione a fianco
Tipi di BOP RAM
1) Pipe Rams
quando il ram del tubo si chiude attorno al punto di incontro del diametro del pozzo e del tubo esterno,fluidi non possono passare attraverso eventuali spazi vuoti nella zonaQuesto impedisce ai liquidi di fluire attraverso lo spazio anulare, ma non ostacola il flusso all'interno del tubo di trivellazione.
2) Coi rametti.
Questo meccanismo di chiusura anti-esplosione utilizza lame d'acciaio durevoli e accuratamente montate per tagliare i tubi di perforazione ogni volta che il BOP viene attivato.In caso di esaurimento delle altre opzioniTuttavia, questo metodo dovrebbe essere sempre l'ultima risorsa.
Un consiglio importante da ricordare è che il tubo tagliato rimane sospeso nella pila BOP dopo l'impiego dei rammi da taglio.Ma l' altra stringa rimarrà intatta..
I montoni ciechi sono
Sono due blocchi di acciaio che convergono al centro per bloccare il foro in cui si inserisce il tubo.Si prega di notare che questi arieti non hanno spazio per le tubazioniQuesto ram, noto anche come il ram di taglio di sigillamento, è utilizzato per
quando il pozzo manca
Quando il blowout preventer si chiude, può tagliare il tubo o il tubo di trivellazione. Inoltre, serve come ultima risorsa nei casi in cui altri tipi di BOP non riescono a riprendere il controllo della pressione.
(Possiamo fornire la BOP: dimensione del foro da 7 1/16 ̊ a 30 ̊, pressione da 500 psi a 20000 psi, non limitata nell'elenco seguente)
Articolo | Specifica per il sistema di prevenzione di esplosioni di una piattaforma petrolifera | |||||||||||||
Dimensione e modello |
7 1/16" -3000 psi |
7 1/16" - 5000 psi. |
7 1/16" -100000 psi |
9′′- 3000 psi |
9" - 5000 psi. |
11" -3000 psi |
11" - 5000 psi. |
11" - 10.000 psi. |
13 5/8′′ -3000 psi |
13 5/8′′ - 5000 psi. |
13 5/8′′ - 10.000 psi. |
20 3/4" -3000 psi |
21 1/4" - 5000 psi. |
26 3/4 -3000 psi |
L'apertura (mm/in.) | 179.4 | 179.4 | 179.4 | 228.6 | 228.6 | 279.4 | 279.4 | 279.4 | 346.1 | 346.1 | 346.1 | 527 | 539.8 | 679.4 |
7 1/16 | 7 1/16 | 7 1/16 | 9 | 9 | 11 | 11 | 11 | 13 5/8 | 13 5/8 | 13 5/8 | 20 3/4 | 21 1/4 | 26 3/4 | |
Pressione di lavoro nominale (MPa/psi) | 21 | 35 | 70 | 21 | 35 | 21 | 35 | 70 | 21 | 35 | 70 | 21 | 35 | 21 |
3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 10,000 | 3,000 | 5,000 | 3,000 | |
Pressione di prova della pressione idrostatica (MPa/psi) | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 31.5 | 52.5 | 105 | 31.5 | 52.5 | 105 | 31.5 | 70 | 31.5 |
4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 4,500 | 7,500 | 15,000 | 4,500 | 7,500 | 15,000 | 4,500 | 10,000 | 4,500 | |
Pressione nominale di lavoro a controllo idraulico (MPa/psi) | 21/3,000 | |||||||||||||
Pressione di funzionamento raccomandata del tubo di tenuta idraulica (MPa/psi) | 1218 ~ 1522 psi | |||||||||||||
Volume per un set di montoni aperti | 36 litri | |||||||||||||
Volume per una serie di montoni | 40 litri | |||||||||||||
L'uscita di olio idraulico | Trattato NPT 1 | |||||||||||||
Classe di metallo a temperatura | T-20/250 ((-29°C~121°C) | |||||||||||||
Classe di temperatura di non metalli | BAB (-18°C~66°C~93°C) | |||||||||||||
Contatto del materiale medio con il liquido del pozzo | Conformemente alla norma NACE MR-01-75, soddisfa l'API 16A, quarta edizione |
