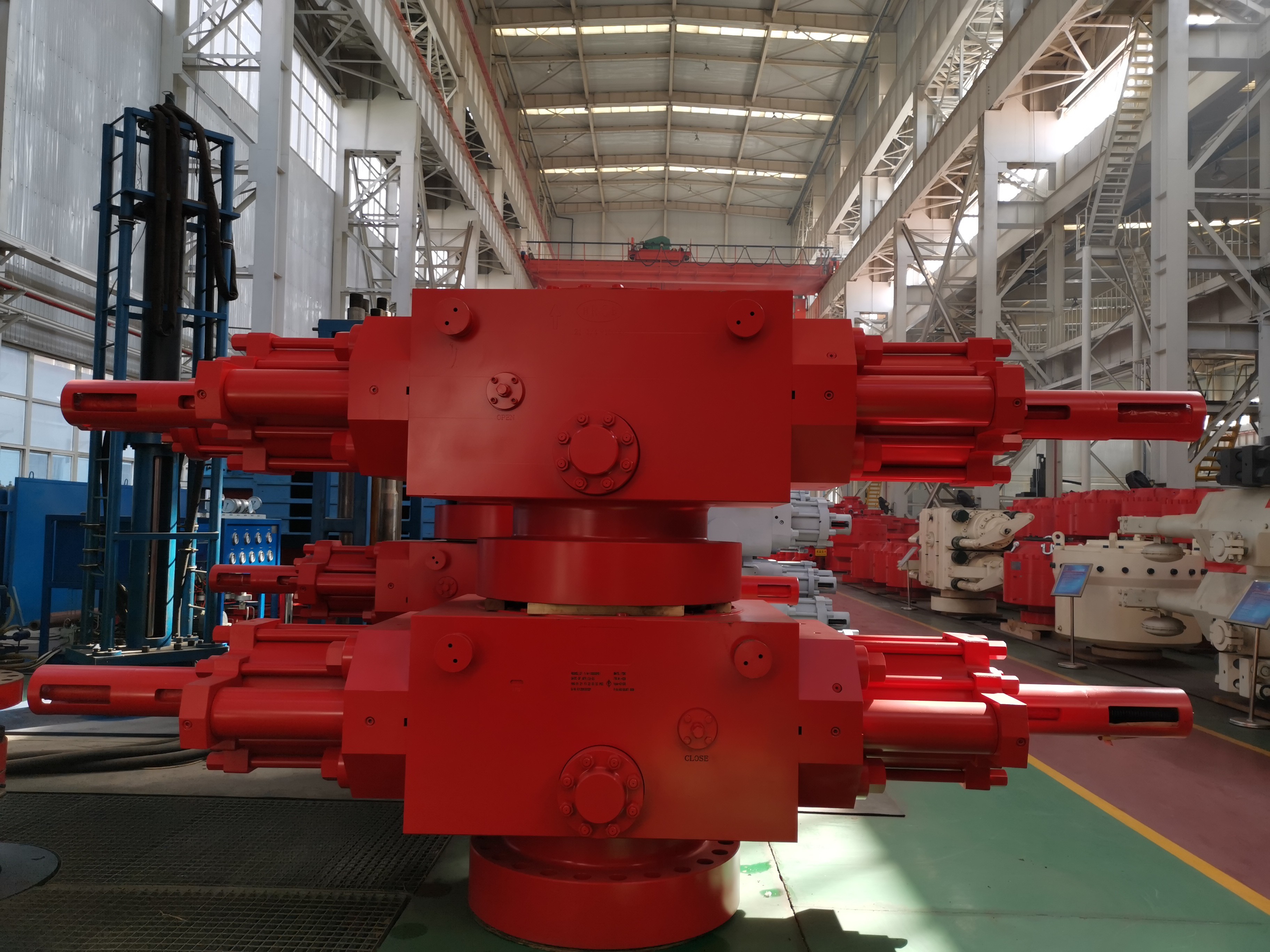

Sistema di controllo idraulico di apertura e chiusura dei cappelli di blocco
Introduzione di un sistema di controllo del blowout preventer
Meccanismo di chiusura azionato idraulicamente o manualmente.
Compreso il sigillo secondario.
Offre strutture a porte piatte e laterali o strutture a porte piatte a controllo idraulico.
La porta laterale e il guscio sono collegati attraverso tre cerniere.
Per aprire e chiudere la valvola in sequenza, utilizzare la barra di pressione (C type ram BOP).
Il telaio guida è posizionato alla fine della porta laterale. Dopo aver aperto la porta, il ram può essere tirato lungo la rotaia guida e sostituito, in particolare l'indicatore dei pistoni BOP del tipo D.Appena ha aperto la porta, il ram può essere tirato lungo il binario di guida e sostituito, in particolare l'indicatore di pistoni BOP del tipo D.
Dopo aver aperto la porta, il ram può essere tirato lungo il binario guida e sostituito, in particolare l'indicatore dei pistoni BOP del tipo D.
Una via petrolifera è intenzionalmente nascosta.
La cavità del montone ha una forma ellittica.
TecnicoSspecificazione del sistema di controllo del blowout preventer
Articolo |
Single ram bop (con rinforzo) |
BOP a doppia rampa (una camera con amplificatore) |
||
Modello | 13 5/8-5000psi | 13 5/8-5000psi | ||
Tipo di collegamento superiore | di larghezza superiore a 30 cm | Flanche | di larghezza superiore a 30 cm | Flanche |
Tipo di collegamento inferiore | Flanche | Flanche | Flanche | Flanche |
Peso Kg | 5680 | 5888 | 10371 | 10651 |
Altezza H mm | 750 | 960 | 1285 | 1495 |
Gravità G mm | 490 | 515 | 805 | 830 |
Livello dei requisiti di prestazione | PR2 | |||
Borsa | 346.1 mm (13 5/8") | |||
Pressione di prova di pressione idrostatica | 51.8MPa (7.500psi) | |||
Pressione di lavoro nominale | 34.5MPa (5.000 psi) | |||
Pressione di resistenza del sistema di controllo idraulico | 31.1MPa ((4,500psi) | |||
Pressione nominale di esercizio del sistema di controllo idraulico | 20.7MPa ((3,000 psi) | |||
Pressione di funzionamento raccomandata del sistema di controllo idraulico | 8.4·10·5MPa ((1,222·1,518psi) | |||
Diametro del cilindro | 342.9mm ((13 1/2′′) | |||
Diametro del booster | 250 mm ((9 7/8") | |||
Volume di olio richiesto per aprire un paio di ram | 41L | |||
Volume di olio richiesto per chiudere una coppia di ram | 43L | |||
Volume di olio richiesto per chiudere una coppia di ram (booster) | 63L | |||
Filtro di interfaccia della condotta di comando idraulico | Trattato di non proliferazione | |||
Specificazione dell'uscita laterale | 3 1/8′′-5,000 psi | |||
Classificazione della temperatura | T-20/250 (→ 29°C) (→ Soggetti del contratto) | |||
Gradi di temperatura del materiale metallico | T20/250 ((-29~121°C) ((O soggetti del contratto) | |||
Gradi di temperatura del materiale metallico | BAB ((pressione estremamente bassa -18°C, temperatura alta continua 66°C, temperatura alta estremamente alta 93°C) (O Soggetti del contratto) | |||
Rapporto di chiusura | 10.83:1 | |||
Ratio di chiusura (con rinforzo) | 17.4:1 | |||
Dimensioni del ram per il montaggio |
CSO, 2 3/8′′, 2 7/8′′, 3 1/2′′, 4 1/2′′, 5′′, 5 1/2′′, 7′′, 9 5/8′′, 9 7/8′′, 4′′, 10 3/4′′, 7 5/8′′, 6 5/8′′, 7 1/2′′, 2 7/8′′, ′′5′′, 3 1/2′′, ′′5 1/2′′, 41/2′′, ′′7′′, 2 3/8′′, ′′3 1/2′′, 3 1/2′′, ′′5 7/8′′, 3 1/2′′, ′′3 1/2′′, ′′5 7/8′′, 3 1/2′′2 7/8" doppio foro, 2 7/8 "x 3 1/2" doppio foro, normale ram da taglio, ram da taglio resistente allo zolfo Nota:Può installare la stessa ram Cameron (esclusa la ram da taglio) |
|||
Nota: la progettazione e la fabbricazione di BOP sono soggette alle specifiche API Spec 16A. The parts contacting with well fluid within BOP shall be able to resist hydrogen sulfide stress corrosion and all metallic parts contacting with well fluid meet the requirements of NACE MR-01-75/ISO15156. (escluso il ram di taglio)
|
