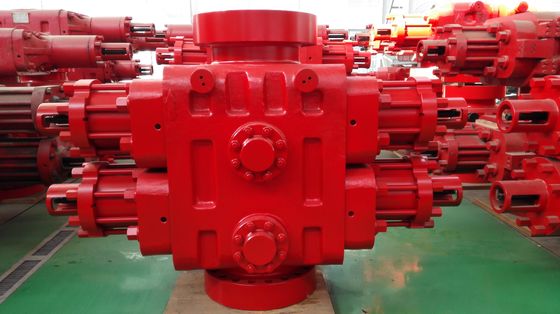

13 5/8" - il tipo ram di 10000psi Shaffer del doppio del taglio COLPISCE, con i cofani del taglio può tosare 5" asta di perforazione del grado G105, cima e flangiata inferiore, può tosare 5" asta di perforazione del grado G105.
Il parametro tecnico della ram COLPISCE
Oggetto | Il singolo Ram COLPISCE con il ripetitore | Il doppio Ram COLPISCE con il ripetitore | ||
Dimensione | FZ35-70 | 2FZ35-70 | ||
Tipo di collegamento superiore | Fissato | Flangiato | Fissato | Flangiato |
Tipo di collegamento inferiore | Flangiato | Flangiato | Flangiato | Flangiato |
Peso (chilogrammi) |
6898 (14.320 libbre) |
7433
|
12122 (26.555 libbre) |
12657 (27.800 libbre) |
Altezza (millimetri) | 960 | 1250 | 1491 | 1775 |
Foro | 346.1mm (13 5/8 di ″) | |||
Pressione di prova idrostatica di pressione | 105MPa (15,000psi) | |||
Pressione di esercizio Rated | 70MPa (10,000psi) | |||
Pressione di esercizio idraulica di forza del sistema di controllo | 31.5MPa (4,500psi) | |||
Pressione di esercizio stimata idraulica del sistema di controllo | 21MPa (3,000psi) | |||
Pressione di esercizio controllata idraulica raccomandata | 8.4~10.5MPa (1,200~1,500psi) | |||
Camicia del cilindro idraulico | 342.9mm (″ di 13 1/2) | |||
Foro del ripetitore | 250mm (9 7/8 di ″) | |||
Apra un insieme del volume dell'olio della ram | 29,5 L | |||
Vicino un insieme del volume dell'olio della ram | 33,5 L | |||
Vicino un insieme del volume dell'olio della ram (ripetitori compresi) | 54L | |||
Giunto del collegamento del tubo flessibile | NPT 1 | |||
Dimensione di sbocco | 4 1/16 ″ - 10,000psi secondo il contratto | |||
Grado di temperatura | T20 (- 29~121℃) secondo il contratto | |||
Λ vicino di rapporto | 1:7.4 | |||
Λ vicino di rapporto (con il ripetitore) | 1:11.4 | |||
Nota: COLPISCE la progettazione e la fabbricazione è tutta raduno API Spec 16A. COLPISCA fornito può essere usato perserviziodi H2SedancheincontrarelaNACEMR-01-75. |
Dimensione del Ram della lista 5 per adattarsi
Dimensione del Ram per adattarsi | La ram massima del tubo è 10 3/4 di ″, 5 il ″ VBR, 2 7/8 di ″ VBR, 3 il ″ VBR, 5 il ″ VBR, foro del ″ di 3 1/2 il doppio, 2 del ″ ~5 1/2 del ″ ~5 del ″ ~5 di 1/2 del ″ ~7 7/8 di foro del doppio del ″, 2 3/8 doppio di foro del ″, ram del taglio |
