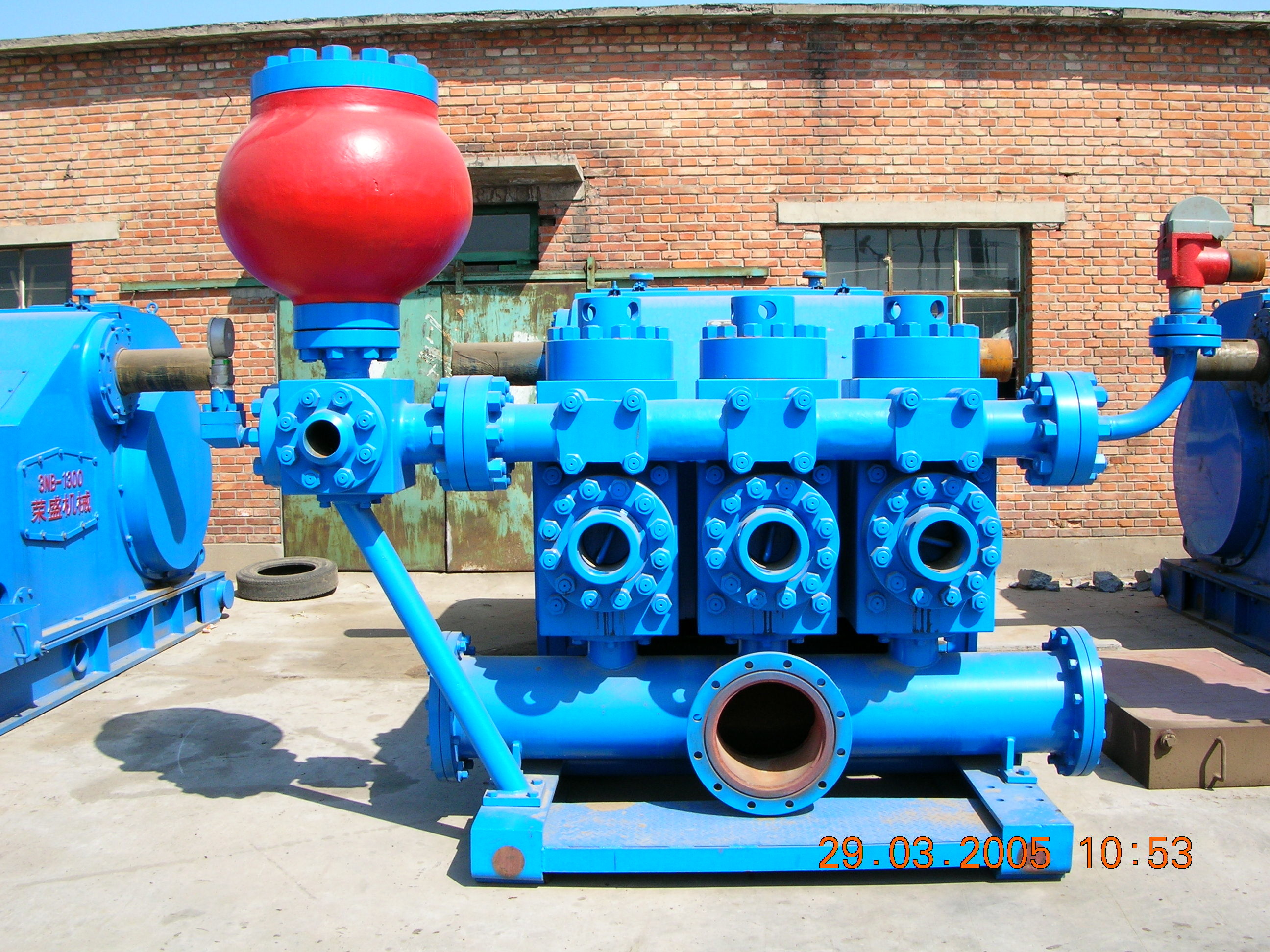

Caratteristica tecnica pompa di azione del cilindro di triplo W-440 di singola

Chilowatt di potenza d'uscita nominale 324 (440 HP)

Colpi massimi per colpi di minuto 320 al minuto (320 SPM)

Colpi al minuto per i funzionamenti continui 220 colpi al minuto (220 SPM)

Colpo 152,4 millimetro (″ 6)

4.578:1 del rapporto di marce

MPa di pressione di esercizio massima 35

Cavità api #4

″ Massimo del diametro 4 1/2 della fodera

Flangia del ″ dell'orifizio 6 del tubo d'aspirazione (150#)

Orifizio di tubo di scarico 2 ⁹/₁₆ - flangia 5000Psi

Diametro dell'asse 95,25 millimetro (del pignone ″ 3,75)

Chiave 22.174x15.9mm

Dimensione globale (struttura principale): 2483X1219X1315 millimetro

Peso (struttura principale) 3950 chilogrammi

Struttura:

Pompa di azione del cilindro del triplo W-440 la singola è ampiamente usata per le operazioni differenti. Le fodere con una specificazione di 31/2" - 41/2" dovrebbe essere della struttura del pistone, adatto a workover ed a trivellazione buoni degli acque basse; e le fodere con una specificazione di 31/4" - 2 dovrebbero essere della struttura del pistone del tuffatore, adatto ad operazione ad alta pressione.

Disegno:
