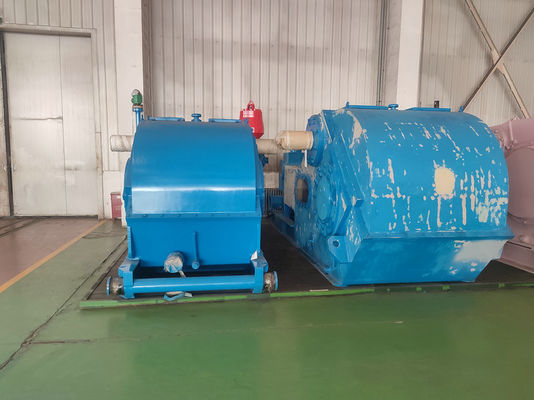

W-440 olio Rig Mud Pump Diesel Engine nella trivellazione dell'acqua
Il carattere di progettazione W-440 di olio Rig Mud Pump è ottimale del parametro, ha aumentato la lunghezza di colpo e gli spostamenti giustamente, hanno abbassato il colpo ragionevolmente, così migliorando il tempo di impiego delle parti usabili. Queste serie di olio Rig Mud Pump sono ampiamente usate in giacimenti di petrolio ed in altre imprese estraenti industriali per la buona perforazione ed ecc. bene di riparazione. Può trasportare il trasportatore ed il polimero liquidi del injecte nello strato di olio al requisito del recupero terziario dell'olio.
Parametri W-440 di olio Rig Mud Pump
| Dimensione della fodera |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Pressione di scarico |
MPa |
11,8 |
13,2 |
14,9 |
17,0 |
19,5 |
26,6 |
| PSI |
1711 |
1914 |
2160 |
2465 |
2828 |
3857 |
| Colpo per SPM minuscolo |
Chilowatt di potere (HP) |
Spostamento L/s (gal/mn) |
| 320 |
328
(440)
|
25,0
(396,3)
|
22,3
(353,5)
|
19,8
(313,8)
|
17,4
(275,8)
|
15,1
(239,3)
|
11,1
(175,9)
|
| 270 |
277
(371)
|
21,1
(334,4)
|
18,8
(298,0)
|
16,7
(264,7)
|
14,7
(233,0)
|
12,8
(202,9)
|
9,4
(149,0)
|
| 220 |
226
(303)
|
17,2
(272,6)
|
15,3
(242,5)
|
13,6
(215,6)
|
11,9
(188,6)
|
10,4
(164,8)
|
7,6
(120,5)
|
| 170 |
174
(234)
|
13,3
(210,8)
|
11,9
(188,6)
|
10,5
(166,4)
|
9,2
(145,8)
|
8,0
(126,8)
|
5,9
(93,5)
|
| 120 |
123
(165)
|
9,4
(149,0)
|
8,4
(133,1)
|
7,4
(117,3)
|
6,5
(103,0)
|
5,7
(90,3)
|
4,2
(66,6)
|
| 70 |
72
(96)
|
5,5
(87,2)
|
4,9
(77,7)
|
4,3
(68,2)
|
3,8
(60,2)
|
3,3
(52,3)
|
2,4
(38,0)
|
| 1 |
1,03
(1,38)
|
0,078
(1,236)
|
0,070
(1,110)
|
0,062
(0,983)
|
0,054
(0,856)
|
0,047
(0,745)
|
0,035
(0,555)
|
| ●Le caratteristiche di funzionamento sono calcolate da efficienza meccanica di 90% e da efficienza volumetrica di 100%. |
| Dimensione della fodera |
in |
4 1/2 |
4 1/4 |
4 |
3 3/4 |
3 1/2 |
3 |
| Spostamento |
gallone/giro |
1,239 |
1,102 |
0,98 |
0,857 |
0,749 |
0,548 |
| L/s |
17,2 |
15,3 |
13,6 |
11,9 |
10,4 |
7,6 |
| Pressione di scarico |
PSI |
2494 |
2798,5 |
3146,5 |
3596 |
4118 |
5000 |
| MPa |
17,2 |
19,3 |
21,7 |
24,8 |
28,4 |
34,5 |
| ●Le caratteristiche di funzionamento sono calcolate |
da 220 pm. |
Dettagli di Rig Mud Pump dell'olio W-440
Pagina
Le strutture della macchina sono saldate con i piatti d'acciaio e sono elaborate a
elimini lo sforzo dopo la saldatura, quindi. Ci sono piatti di rinforzo ai sedili
dell'albero a gomito e del cuscinetto principale in modo che abbiano la buone rigidezza e forza.
Albero a gomito
L'albero a gomito è in una struttura equilibrata con le parti forgiate saldate.
è leggero e può funzionare uniformemente senza vibrazione. Entrambi i lati del
l'albero a gomito è fornito dell'doppio allineamento dei cuscinetti a rulli sferici per assicurare la stabilità in funzione e per migliorare la sua portata.
Asse del pignone
È fatto dell'acciaio legato della forgia, ingranaggi a freccia (la totalità) è lavorato
sull'asse e sulla adotta una superficie semidura del dente. C'è un'asse
estensione ad entrambe l'estremità, in cui le pulegge della campana o le ruote a catena possono essere installate.
Traversa
La traversa è fatta della colata di un pezzo con ghisa sferoidale, in modo da
la traversa ha buona resistenza all'abrasione. La struttura di alto e di basso
l'orientamento è adottato affinchè le traverse regoli la concentricità vicino

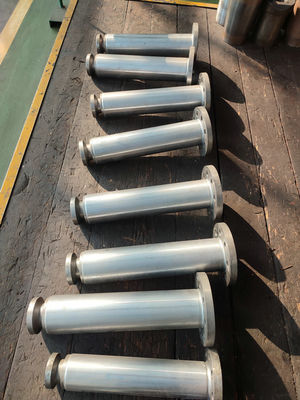

aggiunta della guarnizione all'orientamento inferiore. I coni retinici di estensione sono collegati
alle traverse dai bulloni della flangia con le vaiolature, assicurare
concentricità della traversa e dei coni retinici di estensione. L'imballaggio adotta
una struttura di sigillamento di doppio strato, che realizza la buona prestazione della guarnizione.
Cilindro fluido
Il cilindro è fatto dell'acciaio legato della forgia ed adotta la a immediatamente
struttura. Il cilindro idraulico ha una piccola dimensione e il più in grande quantità
efficienza. La superficie del cilindro è elaborata dalla placcatura chimica nel ordtoase la resistenza della corrosione. I tre cilindri idraulici della a
la pompa è intercambiabile.
Fodera
Le pompe W440/446 (500HP) hanno la stessa fodera O.D. The che le fodere sono
montato strettamente sul fronte dell'estremità del cilindro idraulico usando forma quadrata
coperchiamento e bulloni. Sigillando fra la fodera ed il cilindro idraulico è
realizzato dalle guarnizioni di gomma rettangolari.
Sistema di lubrificazione
La pompa adotta la lubrificazione forzata. Nel serbatoio dell'olio, c'è un olio dell'ingranaggio
pompa, che trasmette l'olio di pressione ad orientamento di traverse come pure
cuscinetti, realizzare lubrificazione e raffreddamento forzati.
Sistema a spruzzo
Adotta un sistema a spruzzo azionato a motore
