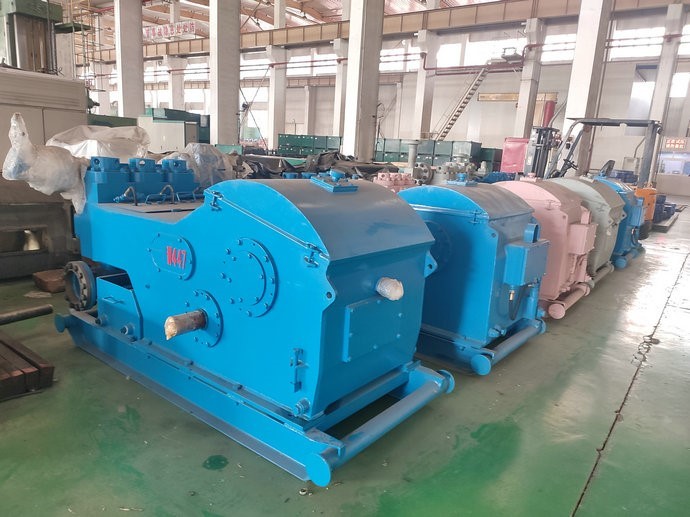

Prospezione di Rig Mud Pump For Geological dell'olio W-447
W-447 l'olio Rig Mud Pump è uno dei pezzi di attrezzatura principali per la prospezione geologica. Mentre carotaggio, la pompa
i rifornimenti il luogo di perforazione con abbastanza residui del volume o acqua di pulizia e la fa circolare nel luogo di perforazione per portare i detriti della roccia fino alla terra, rendere il fondo del luogo di perforazione pulito, raffreddarsi e per lubrificare gli strumenti di perforazione, per proteggere la parete del luogo di perforazione e per contribuire a perforare più velocemente. Così la prestazione W-447 di olio Rig Mud Pump colpisce direttamente l'efficienza della perforazione e della sicurezza nella produzione.
Specificazione di Rig Mud Pump dell'olio W-447:
Alimentazione in ingresso entrata stimata: un massimo di 373 chilowatt (500 HP).
Colpo al minuto: 240 lunghezze di SPMStroke: 180 millimetri (7")
Ingranaggio Ratio4.578: 1
Pressione di esercizio massima: 21 MPa (3000 PSI)
Valvola: API#6
Pistone Rod End: API#SA4
Dimensione di Max.Liner: 165,1 millimetri (6 1/2»)
Flangia dell'entrata di aspirazione: una flangia da 203,2 millimetri (8")
Flangia dello sbocco di scarico: una flangia da 52,4 millimetri (2 1/16»), 34,5 MPa (5000 PSI)
Dimensione dell'asse del pignone: 95,2 millimetri (3,75")
Dimensione globale (L×WxH): 2550×1245×1305 mm3 (pi3 8.37×4.08×4.28)
Peso approssimativo: 4850 chilogrammi (10692 libbre)
Parametri W-447 di olio Rig Mud Pump
| Dimensione della fodera |
in |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
4 |
3 1/2 |
| Pressione di scarico |
MPa |
7,3 |
8,0 |
8,6 |
10,3 |
12,4 |
15,3 |
19,4 |
20,7 |
| PSI |
1059 |
1160 |
1247 |
1494 |
1798 |
2219 |
2813 |
3000 |
| Colpo per SPM minuscolo |
Chilowatt di potere (HP) |
Spostamento L/s (gal/mn) |
| 240 |
373
(500)
|
45,7
(724,3)
|
42,2
(668,9)
|
38,9
(616,6)
|
32,7
(518,3)
|
27,0
(428,0)
|
21,9
(347,1)
|
17,3
(274,2)
|
13,2
(209,2)
|
| 220 |
342
(458)
|
41,9
(664,1)
|
38,7
(613,4)
|
35,7
(565,8)
|
30,0
(475,5)
|
24,8
(393,1)
|
20,1
(318,6)
|
15,9
(252,0)
|
12,1
(191,8)
|
| 200 |
311
(417)
|
38,1
(603,9)
|
35,2
(557,9)
|
32,4
(513,5)
|
27,3
(432,7)
|
22,5
(356,6)
|
18,2
(288,5)
|
14,4
(228,2)
|
11,0
(174,4)
|
| 180 |
280
(375)
|
34,3
(543,7)
|
31,7
(502,4)
|
29,2
(462,8)
|
24,5
(388,3)
|
20,3
(321,8)
|
16,4
(259,9)
|
13,0
(206,1)
|
9,9
(156,9)
|
| 160 |
249
(333)
|
30,5
(483,4)
|
28,2
(447,0)
|
25,9
(410,5)
|
21,8
(345,5)
|
18,0
(285,3)
|
14,6
(231,4)
|
11,5
(182,3)
|
8,8
(139,5)
|
| 100 |
155
(208)
|
19,0
(301,2)
|
17,6
(279,0)
|
16,2
(256,8)
|
13,6
(215,6)
|
11,3
(179,1)
|
9,1
(144,2)
|
7,2
(114,1)
|
5,5
(87,2)
|
| 1 |
1,55
(2,08)
|
0,190
(3,012)
|
0,176
(2,790)
|
0,162
(2,568)
|
0,136
(2,156)
|
0,113
(1,791)
|
0,091
(1,442)
|
0,072
(1,141)
|
0,055
(0,872)
|
| ●Le caratteristiche di funzionamento sono calcolate da efficienza meccanica di 90% e da efficienza volumetrica di 100%. |
W-447 olio Rig Mud Pump Details
Pagina
Le strutture dell'impianto offshore della pompa del fango sono saldate con i piatti d'acciaio e sono elaborate a
elimini lo sforzo dopo la saldatura, quindi. Ci sono piatti di rinforzo ai sedili
dell'albero a gomito e del cuscinetto principale in modo che abbiano la buone rigidezza e forza.
Albero a gomito
L'albero a gomito dell'impianto offshore della pompa del fango è in una struttura equilibrata con le parti forgiate saldate.
è leggero e può funzionare uniformemente senza vibrazione. Entrambi i lati del
l'albero a gomito è fornito dell'doppio allineamento dei cuscinetti a rulli sferici per assicurare la stabilità in funzione e per migliorare la sua portata.
Asse del pignone
È fatto dell'acciaio legato della forgia, ingranaggi a freccia (la totalità) è lavorato
sull'asse e sulla adotta una superficie semidura del dente. C'è un'asse
estensione ad entrambe l'estremità, in cui le pulegge della campana o le ruote a catena possono essere installate.
Traversa
La traversa è fatta di una colata di un pezzo con ghisa sferoidale, in modo da
la traversa ha buona resistenza all'abrasione. La struttura di alto e di basso
l'orientamento è adottato affinchè le traverse regoli la concentricità vicino
aggiunta della guarnizione all'orientamento inferiore. I coni retinici di estensione sono collegati
alle traverse dai bulloni della flangia con le vaiolature, assicurare
concentricità della traversa e dei coni retinici di estensione. L'imballaggio adotta
una struttura di sigillamento di doppio strato, che realizza la buona prestazione della guarnizione.
Cilindro fluido
Il cilindro è fatto dell'acciaio legato della forgia ed adotta la a immediatamente
struttura. Il cilindro idraulico ha una piccola dimensione e il più in grande quantità
efficienza. La superficie del cilindro è elaborata dalla placcatura chimica nella tartaruga la resistenza della corrosione. I tre cilindri idraulici della a
la pompa è intercambiabile.
Fodera
L'impianto offshore della pompa del fango W440/446 (500HP) ha la stessa fodera O.D. The che le fodere sono
montato strettamente sul fronte dell'estremità del cilindro idraulico usando forma quadrata
coperchiamento e bulloni. Sigillando fra la fodera ed il cilindro idraulico è
realizzato dalle guarnizioni di gomma rettangolari.
Sistema di lubrificazione
La pompa adotta la lubrificazione forzata. Nel serbatoio dell'olio, c'è un olio dell'ingranaggio
pompa, che trasmette l'olio di pressione ad orientamento di traverse come pure
cuscinetti, realizzare lubrificazione e raffreddamento forzati.
Sistema a spruzzo
L'impianto offshore della pompa del fango adotta un sistema a spruzzo azionato a motore
