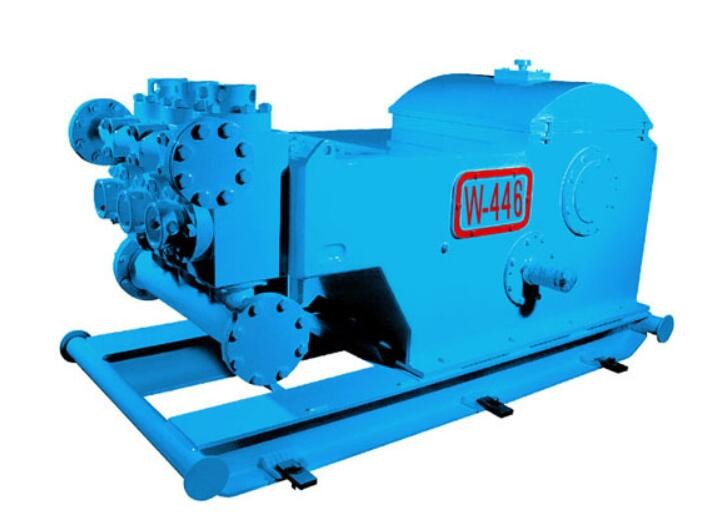

Olio di pompa del fango W-446 Rig Single Acting
Specificazione dell'impianto offshore della pompa del fango W-446:
Chilowatt stimato di alimentazione in ingresso entrata 373 (500 HP)
Colpo al minuto 260 SPM
220 SPM correnti continui
Lunghezza di colpo 6"
4.578:1 del rapporto di marce
Pressione di esercizio massima 3000 PSI
Valvola api #4
Max. Liner Size 6"
Flangia 8" dell'entrata di aspirazione flangia
Flangia 2 dello sbocco di scarico 1/16» flange, 5000 PSI
Dimensione 3,75" dell'asse del pignone
Dimensione globale (pi3 di L×W×H) 8.13×4×3.62
Peso approssimativo 9950 libbre
Parametri dell'impianto offshore della pompa del fango W-446
| Dimensione della fodera |
in |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Pressione di scarico |
MPa |
9,3 |
10,1 |
11,0 |
12,1 |
13,4 |
16,5 |
20,7 |
| PSI |
1349 |
1465 |
1595 |
1755 |
1943 |
2393 |
3000 |
| Colpo per SPM minuscolo |
Chilowatt di potere (HP) |
Spostamento L/s (gal/mn) |
| 260 |
373
(500)
|
36,1
(572,2)
|
33,2
(526,2)
|
30,4
(481,4)
|
27,7
(439,0)
|
25,1
(397,8)
|
20,3
(321,8)
|
16,1
(255,2)
|
| 220 |
316
(423)
|
30,6
(485,0)
|
28,1
(445,4)
|
25,7
(407,3)
|
23,4
(370,9)
|
21,2
(336,0)
|
17,2
(272,6)
|
13,6
(215,6)
|
| 180 |
258
(346)
|
25,0
(396,3)
|
23,0
(364,6)
|
21,0
(332,9)
|
19,2
(304,3)
|
17,4
(275,8)
|
14,1
(223,5)
|
11,1
(175,9)
|
| 140 |
201
(269)
|
19,5
(309,1)
|
17,9
(283,7)
|
16,4
(259,9)
|
14,9
(236,2)
|
13,5
(214,0)
|
10,9
(172,8)
|
8,6
(136,3)
|
| 100 |
143
(192)
|
13,9
(220,3)
|
12,8
(202,9)
|
11,7
(185,4)
|
10,6
(168,0)
|
9,7
(153,7)
|
7,8
(123,6)
|
6,2
(98,3)
|
| 60 |
86
(115)
|
8,3
(131,6)
|
7,7
(120,5)
|
7,0
(111,0)
|
6,4
(101,4)
|
5,8
(91,9)
|
4,7
(74,5)
|
3,7
(58,6)
|
| 1 |
1,43
(1,92)
|
0,139
(2,203)
|
0,128
(2,029)
|
0,117
(1,854)
|
0,106
(1,680)
|
0,097
(1,537)
|
0,078
(1,236)
|
0,062
(0,983)
|
| ●Le caratteristiche di funzionamento sono calcolate da efficienza meccanica di 90% e da efficienza volumetrica di 100%. |
| Dimensione della fodera |
in |
6 |
5 3/4 |
5 1/2 |
5 1/4 |
5 |
4 1/2 |
4 |
| Spostamento |
gallone/giro |
2,205 |
2,025 |
1,851 |
1,686 |
1,527 |
1,239 |
0,980 |
| L/s |
30,6 |
28,1 |
25,7 |
23,4 |
21,2 |
17,2 |
13,6 |
| Pressione di scarico |
PSI |
1595 |
1725 |
1900 |
2074 |
2291 |
2828 |
3000 |
| MPa |
11,0 |
11,9 |
13,1 |
14,3 |
15,8 |
19,5 |
20,7 |
| ●Le caratteristiche di funzionamento sono calcolate da spm 220. |
Dettagli dell'impianto offshore della pompa del fango W-446
Pagina
Le strutture dell'impianto offshore della pompa del fango sono saldate con i piatti d'acciaio e sono elaborate a
elimini lo sforzo dopo la saldatura, quindi. Ci sono piatti di rinforzo ai sedili
dell'albero a gomito e del cuscinetto principale in modo che abbiano la buone rigidezza e forza.
Albero a gomito
L'albero a gomito dell'impianto offshore della pompa del fango è in una struttura equilibrata con le parti forgiate saldate.
è leggero e può funzionare uniformemente senza vibrazione. Entrambi i lati del
l'albero a gomito è fornito dell'doppio allineamento dei cuscinetti a rulli sferici per assicurare la stabilità in funzione e per migliorare la sua portata.
Asse del pignone
È fatto dell'acciaio legato della forgia, ingranaggi a freccia (la totalità) è lavorato
sull'asse e sulla adotta una superficie semidura del dente. C'è un'asse
estensione ad entrambe l'estremità, in cui le pulegge della campana o le ruote a catena possono essere installate.
Traversa
La traversa dell'impianto offshore della pompa del fango è fatta della colata di un pezzo con ghisa sferoidale, in modo da
la traversa ha buona resistenza all'abrasione. La struttura di alto e di basso
l'orientamento è adottato affinchè le traverse regoli la concentricità vicino
aggiunta della guarnizione all'orientamento inferiore. I coni retinici di estensione sono collegati
alle traverse dai bulloni della flangia con le vaiolature, assicurare
concentricità della traversa e dei coni retinici di estensione. L'imballaggio adotta
una struttura di sigillamento di doppio strato, che realizza la buona prestazione della guarnizione.
Cilindro fluido
Il cilindro dell'impianto offshore della pompa del fango è fatto dell'acciaio legato della forgia ed adotta la a immediatamente
struttura. Il cilindro idraulico ha una piccola dimensione e il più in grande quantità
efficienza. La superficie del cilindro è elaborata dalla placcatura chimica nel ordtoase la resistenza della corrosione. I tre cilindri idraulici della a
la pompa è intercambiabile.
Fodera
L'impianto offshore della pompa del fango W440/446 (500HP) ha la stessa fodera O.D. The che le fodere sono
montato strettamente sul fronte dell'estremità del cilindro idraulico usando forma quadrata
coperchiamento e bulloni. Sigillando fra la fodera ed il cilindro idraulico è
realizzato dalle guarnizioni di gomma rettangolari.
