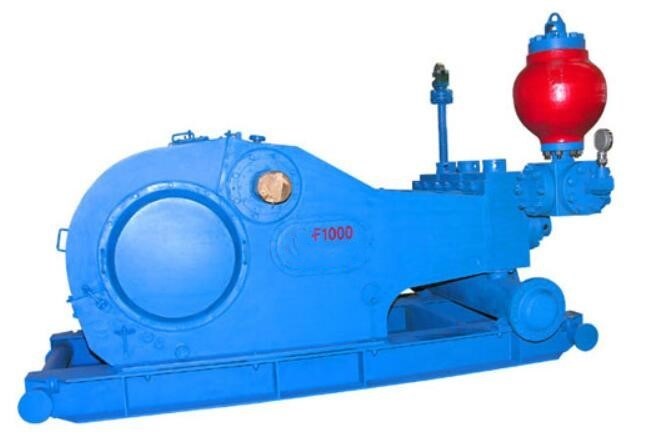

Pompa di fanghi di perforazione di F1000 1000HP che ricambia la pompa volumetrica positiva
Specificazione di ricambiare la pompa volumetrica positiva:
Alimentazione in ingresso di entrata stimata: 746 chilowatt (HP 1000)
Colpo al minuto: 140 SPM
Lunghezza di colpo: 254 millimetri (10")
Rapporto di marce: 4.207:1
Pressione di esercizio massima: 34,5 MPa (5000 PSI)
Valvola: API#6
Dimensione di Max.Liner: 171,4 millimetri (6 3/4")
Flangia dell'entrata di aspirazione: una flangia da 304,8 millimetri (12")
Flangia dello sbocco di scarico: una flangia da 130,2 millimetri (5 1/8"), 34,5 MPa (5000 PSI)
Dimensione globale (L×W×H): 4267×2350×1862 mm3 (pi3 14×7.71×6.11)
Peso approssimativo: 16542 chilogrammi (36469 libbre)
Parametri di ricambiare la pompa volumetrica positiva
| Dimensione della fodera |
in |
6 3/4 |
6 1/2
|
6 1/4
|
6
|
5 1/2
|
5 |
4 1/2 |
| Pressione di scarico |
Mpa |
16,4
|
17,6
|
19,1
|
20,7
|
24,6
|
29,8
|
34,5
|
| PSI |
2380
|
2550
|
2770
|
3000
|
3570
|
4320
|
5000
|
Colpo al minuto
(SPM) |
Potere
CHILOWATT (HP) |
Spostamento L/s (gal/mn) |
|
| 150 |
|
|
|
|
|
|
|
19,50
(309,0)
|
| 140 |
|
|
|
|
|
|
|
18,2
(288,4)
|
| 130 |
|
|
|
|
|
|
|
16,9
(267,8)
|
| 120 |
|
|
|
|
|
|
|
15,6
(247,2)
|
| 110 |
|
|
|
|
|
|
|
14,3
(226,6)
|
| 110 |
533
(714)
|
29,28
(464,0)
|
27,14
(430,1)
|
25,14
(398,4)
|
23,14
(366,7)
|
19,43
(307,9)
|
16,07
(254,7)
|
13
(206,0)
|
| 1 |
|
|
|
|
|
|
|
0,130
(2,06)
|
| --Le caratteristiche di funzionamento sono calcolate da efficienza meccanica di 90% e da efficienza volumetrica di 100%. |
|
| --* presentare l'alimentazione in ingresso recommendatory di entrata e di SPM quando la pompa di fango funziona continuamente. |
|
Ricambiare i dettagli positivi della pompa volumetrica
Ingranaggio
Adotta la trasmissione dell'ingranaggio di gbone di herrina con più grande coppia di torsione della trasmissione
e prestazione stabile.
Pagina
La struttura è saldata con i piatti d'acciaio. L'asse del pignone che sopporta sedile e
i sedili superiori ed inferiori dell'albero a gomito sono fatti di acciaio fuso e
la struttura è elaborata per eliminare lo sforzo dopo la saldatura, quindi, ha buon
rigidezza e forza. Il sedile inferiore dell'albero a gomito adotta lastra-di rinforzo
strutture. Ci sono pozzetto dell'olio e sistemi necessari dell'oleodotto all'interno del
lavori la struttura a macchina, che sono usati per il raffreddamento e la lubrificazione.

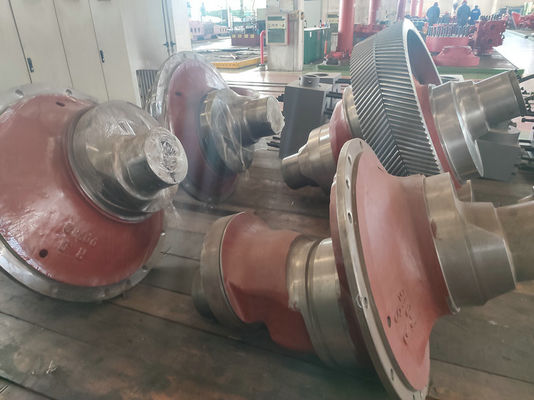

Albero a gomito
L'albero a gomito è fatto dell'acciaio legato fuso. Il foro interno del
l'ingranaggio a freccia e l'albero a gomito sono congiunti insieme tramite interferenza
adattato e fissato dai bulloni e dai controdadi. Entrambi i lati dell'albero a gomito sono
fornito di cuscinetti a rulli sferici di doppio fila al cuore a
assicuri la stabilità in funzione e migliorare la portata.
Asse del pignone
È fatto di forgia dell'acciaio legato. Sull'asse, c'è un ingranaggio a freccia
di chi superfici del dente sono di durezza media. C'è un'estensione di asse a
entrambe l'estremità, dove le ruote della cinghia o le ruote a catena possono essere installate.
Traversa
La traversa integrale è fusa con ghisa sferoidale, in modo dalla traversa
ha buona resistenza all'abrasione. Oltre alle pompe di perforazione RS-F500, che
adotti una struttura del tubo di guida, tutte le altre guide di traversa si compongono dell'
superiore e una guida inferiore. Le guarnizioni possono aggiungersi sotto la traversa
guida per regolare la concentricità. La barretta di estensione è collegata a
la traversa da una flangia con un perno in modo da assicurare la concentricità del
traversa e la barretta di estensione. L'imballaggio adotta un doppio sigillamento
struttura, che realizza la buona prestazione della guarnizione.
